上装式偏心O型球阀查新要点
一、查新项目的科学技术要点
㈠研究目的
上装式偏心O型球阀应用于压水堆核电厂反应堆系统。
公司在核电领域已有十多年的接触和往来，为秦山二期核电站提供了核级温度自力式调节阀、J21Y根阀、H764型止回阀，对核法规和标准有较深了解，为国产化取代进口作出一定贡献。所以，公司决定设计开发压水堆核电厂球阀。
㈡研究内容和结果

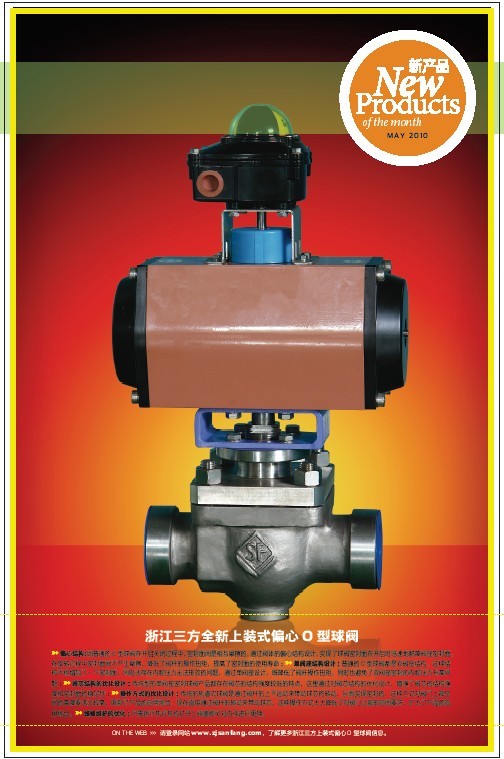

⒈构成：上装式偏心O型球阀由气动活塞式执行机构、球阀及附件构成。
⒉工作原理：输入一定气源压力使气动活塞式执行机构输出90°的角位移来控制球阀的开关。
⒊用途：该阀用于压水堆核电厂反应堆系统内流体的切断功能。
⒋工艺方法：承压件（阀体、上装盖）有金属模铸造成型，阀体焊接端口进行无损探伤检测。
⒌主要技术参数：安全等级：核3级；
抗震类别：NS；
公称压力：1.6MPa～6.4MPa；
公称通径：25mm～200mm；
适用温度：-60℃～350℃；
设计寿命：≥60年；
密封性能：零泄漏。
二、查新点与查新要求
⒈偏心结构：因普通的O型球阀在开启关闭过程中，密封面间是相互摩擦的，通过阀体的偏心结构设计，实现了球阀密封面在开启时迅速地脱离阀座密封面，在旋转过程中密封面间不产生摩擦，降低了阀杆的操作扭矩，提高了密封面的使用寿命；
⒉单阀座结构设计：普通的O型球阀都是双阀座结构，这种结构不但增加了一个密封面，同时还存在内腔压力无法排放的问题，通过单阀座设计，既降低了阀杆操作扭矩，同时也避免了双阀座密封的内腔压力升高问题；
⒊阀芯结构的优化设计：传统型的单阀座密封球阀产品都存在阀芯的结构强度较低的特点，这里通过对阀芯结构的优化设计，增强了阀芯的结构强度和密封面的稳定性；
⒋操作方式的优化设计：传统的轨道式球阀是通过阀杆的上下运动来带动球芯的转动，从而实现密封的，这种方式对阀门上部空间的高度要求比较高，限制了产品的应用场合，现在直接通过阀杆的转动来带动球芯，这种操作方式大大降低了对阀门上部的空间要求，扩大了产品的应用场合。
