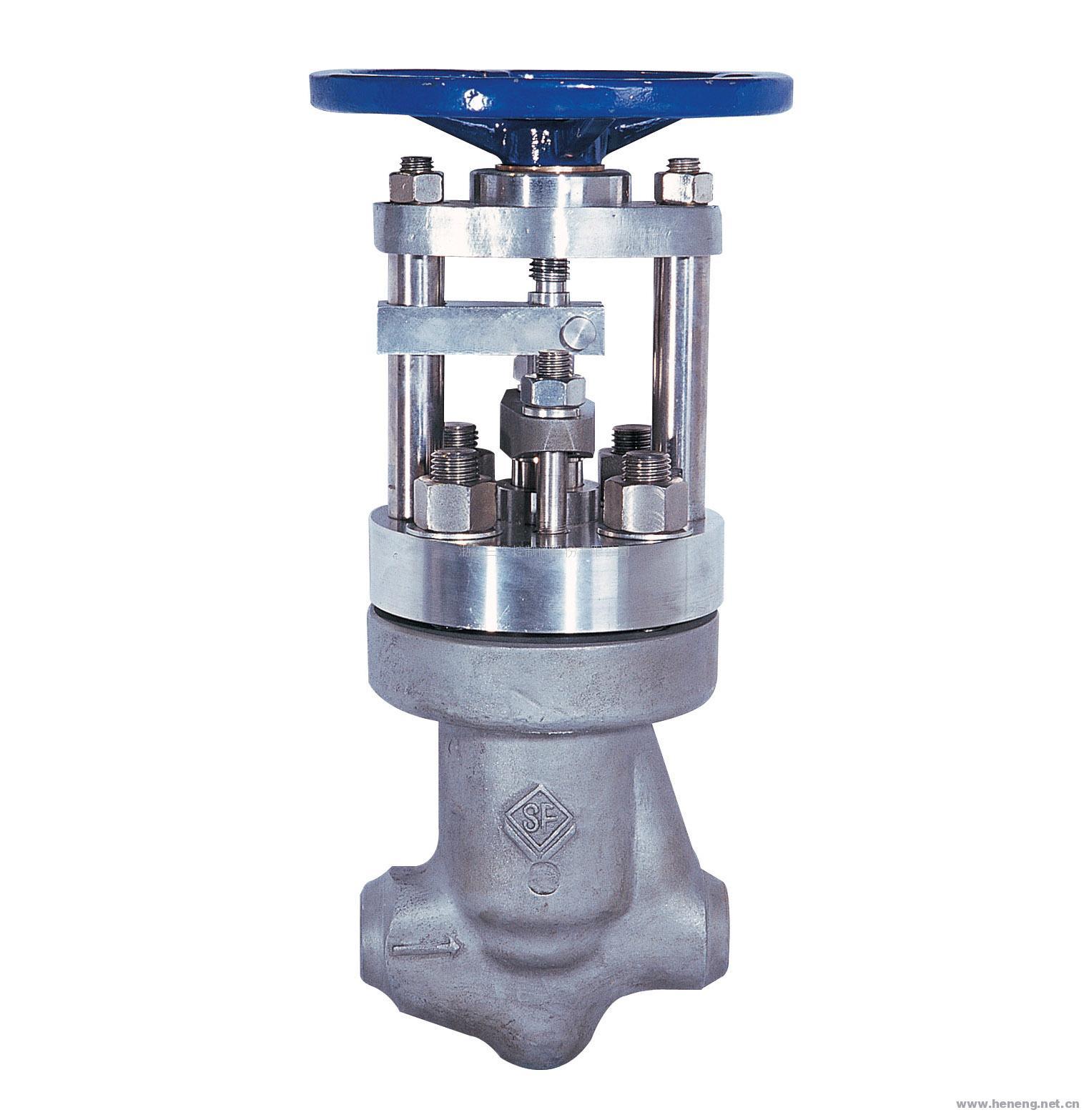

您的位置:产品展示 > H-SF1100核级截止阀
详细说明
H-SF1100系列核级截止阀包括手动、气动和电动,是我公司在中国核动和研究设计院、北京核工业第二研究设计院、上海工程研究设计院的大力支持下,根据核级截止阀技术特征要求而研制开发的,并通过了核安全等级2、3级要求的各项试验和技术鉴定。产品符合ASME《锅炉与压力容器规范》、RCC-M《压力堆核岛机械设备设计和建造规则》、IEEE-382《核电厂安全级阀门驱动装置的鉴定实验》、IEEE-344《核电厂1E级设备搞震鉴定(推荐)实施办法》和Q/SF.JH06.01.03-2005《压水堆核电厂截止阀产品标准》。H-SF1100系列核级截止阀。通用性好。安全系数高,可靠性高,可以用在安全壳内,辐照剂量达到7X105Gy(40年)的
使用工况,完全覆盖核2、3级要求的截止阀。清洁度符合EJ/T1022.18-96标准,可达到A、B、C级。
阀体
型式:直通锻造阀体 公称通径:15、20、25、40、50、65、80、100mm 公称压力:ANSI 150、300、600、900、1500、2500 PN 1.6、4.0、6.4、10、16、25、32、42MPa 连接型式:法兰连接:FF、RF、MF、RJ、TG 焊接连接:套焊SW(15-40mm) 对焊BW(15-40mm) 螺纹连接和卡套连接 上阀盖:常温型(A):-17—+230℃ 伸长I型(S):+230—+566℃ 压盖型式:螺栓压紧式 |
|
|
|
订货须知 |
订货时请用户提供以下资料:
- 调节阀名称、型号
- 公称通径(mm)
- 公称压力(MPa
- 固有流量特性
- 额定流量系数(Kv)
- 整机作用方式
- 操作能源
- 介质名称以及阀前阀后压力
- 工作温度及范围
- 阀体、阀内件及填料材质
- 所配附件
- 连接方式
- 夹套调节阀须注明载热体接口形式及尺寸
- 低温调节阀须注明保温长度、冷箱连接方式
- 防爆要求
- 其它特殊要求
|
