您的位置:产品展示 > H-SF2700系列核级蝶阀
详细说明

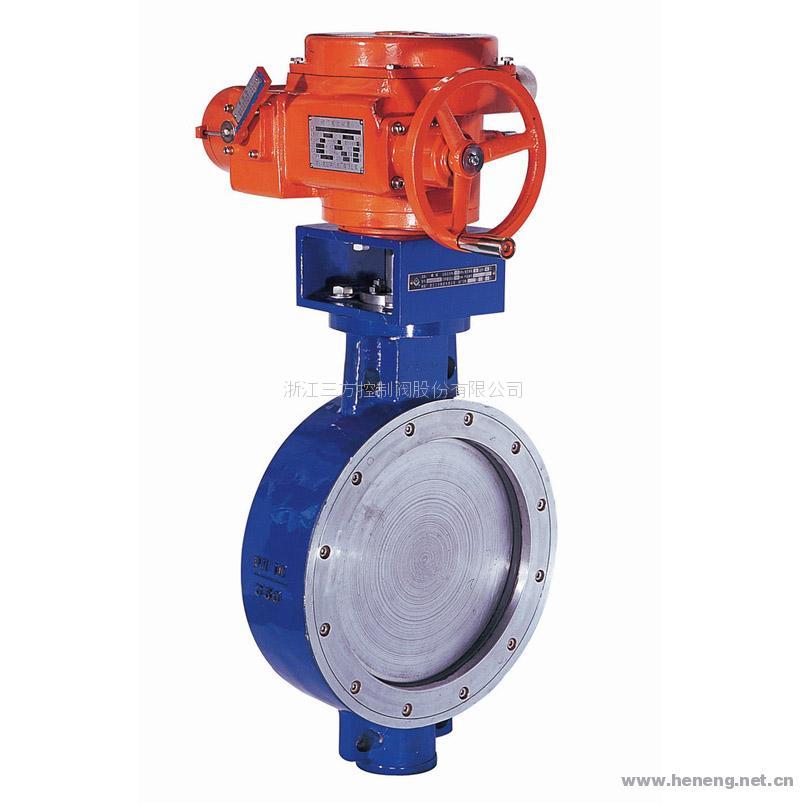

H-SF2700系列核级蝶阀包括手动、气动和电动,是我公司在中国核动力研究设计院、北京核工业和二研究设计院、上海核工程研究设计院的大力支持下,根据核级蝶阀技术特征要求而研制开发的,并通过了核2、3级要求的各项试验和技术鉴定。产品符合ASME《锅炉与压力容器规范》、RCC-M《压水堆核岛机械设备设计和建造规则》、IEEE-382《核电厂安全级阀门驱动装置的鉴定实验》、IEEE-344《核电厂1E级设备搞震鉴定(推荐)实施办法》和Q/SF.JH06.01.05-2005《压水堆核电厂蝶阀产品标准》。H-SF2700系列核级蝶阀,流通能力大,密封性能好,安全可靠。
主要特点: 1、符合核规范2、3级及相关核级技术规范要求,质保等级QA1、QA2级。 2、流通能力大,流阻系数小。 3、双偏心结构,关闭力矩小,使用寿命长。 4、采用衬胶式阀座,结构简单,密封性好。 5、适合于大口径,大流量,小压差的场合
技术参数和性能 阀体 型式:对夹式铸造阀体 公称通径:150、200、250、300、350、400、450、500、600mm 公称压力:ANSI 150 PN 1.0、1.6、2.5MPa 连接型式:对夹式 上阀盖:常温型(A):-17—+200℃ 压盖型式:螺栓压紧式 阀内组件 型式:双偏心结构 |
|
|
|
订货须知 |
订货时请用户提供以下资料:
- 调节阀名称、型号
- 公称通径(mm)
- 公称压力(MPa
- 固有流量特性
- 额定流量系数(Kv)
- 整机作用方式
- 操作能源
- 介质名称以及阀前阀后压力
- 工作温度及范围
- 阀体、阀内件及填料材质
- 所配附件
- 连接方式
- 夹套调节阀须注明载热体接口形式及尺寸
- 低温调节阀须注明保温长度、冷箱连接方式
- 防爆要求
- 其它特殊要求
|
