您的位置:产品展示 > H-SF52000系列核级气动套筒调节阀
详细说明

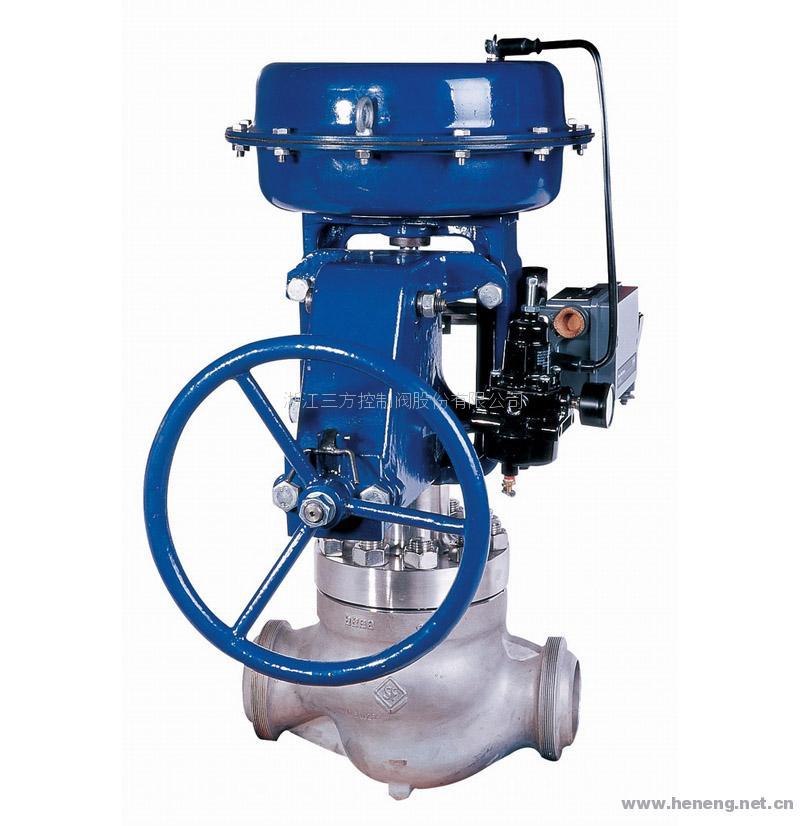

H-SF52000系列核级气动套筒调节阀是我公司根据目前国内普遍在使用的气动套筒调节阀的成熟技术,并综合自身多年的调节阀设计、制造、生产经验,在中国核动力研究设计院、北京核工业第二研究设计院、上海核工程研究设计院的大力支持下,根据核级技术特征要求研制开发而成。通过了各项核安全等级2、3级要求的试验和技术鉴定。产品符合ASME《锅炉与压力容器规范》、RCC-M《压水堆核岛机械设备设计和建造规则》、IEEE-382《核电厂安全级阀门驱动装置的鉴定实验》、IEEE-344《核电厂1E级设备搞震鉴定(推荐)实施办法》、IEC534《工业过程控制阀》、GB/T4213-92《气动调节阀》和Q/SF.JH06.01.01-2005《压力堆核电厂气动调节阀产品标准》。H-SF52000系列核级气动套筒双座调节阀,该系列通用性好,可适用各种流体的控制,允许压差大。清洁度符合EJ/T1022.18-96标准,可达到A、B、C级。
主要特点: 1、符合核安全等级2、3级及相关核级技术规范要求,质保QA等级QA1、QA2级要求。 2、阀结构紧凑,有呈S流线型的通道,还没有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,可调范围广,流量特性精度高。 3、配用多弹簧薄膜执行机构,结构紧凑,输出力大。 4、压力平衡式阀芯,允许压差大,动态稳定性好,噪音低。 5、适应性强,更换不同的套筒就可以满足不同的流量特性和不同的流量系数,易于拆装。 6、在结构上将密封面和节流面分开,减少介质对密封面的冲刷,并在密封面上堆焊硬质合金,从而提高使用寿命。
技术参数和性能 阀体 型式:直通铸造球型阀 公称通径:40、50、65、80、100、150、200mm 公称压力:ANSI 125、150、300、600 PN 1.6、4.0、6.4MPa、10.0MPa 连接型式:法兰连接:FF、RF、MF、RJ、TG 焊接连接:套焊SW(40-50mm) 对焊BW(65-200mm) 上阀盖:常温型(A):-17—+230℃ 伸长I型(S):+230—+566℃ 压盖型式:螺栓压紧式 阀内组件 阀芯型式:压力平衡式阀芯 流量特性:高容量流量特性: 等百分比特性和线性特性 高精度流量特性: 等百分比特性和线性特性 |
|
|
|
订货须知 |
订货时请用户提供以下资料:
- 调节阀名称、型号
- 公称通径(mm)
- 公称压力(MPa
- 固有流量特性
- 额定流量系数(Kv)
- 整机作用方式
- 操作能源
- 介质名称以及阀前阀后压力
- 工作温度及范围
- 阀体、阀内件及填料材质
- 所配附件
- 连接方式
- 夹套调节阀须注明载热体接口形式及尺寸
- 低温调节阀须注明保温长度、冷箱连接方式
- 防爆要求
- 其它特殊要求
|
