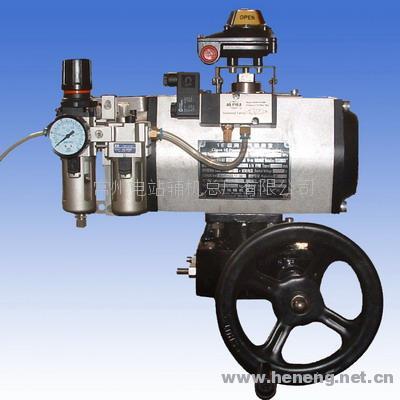

HQJ系列核电厂1E级阀门气动装置是为满足核电站使用要求专门设计的气动装置。适用于阀瓣做旋转运动的阀门，如：球阀、蝶阀等。
产品符合以下标准：
1）IEEE382-1996《核电厂安全级阀门驱动装置的鉴定试验》，等效于EJ/T531-2001《核电厂安全级阀门驱动装置的鉴定》。
2）EJ/T1022.12-1996《压水堆核电厂阀门气动装置》。
3）JB/T8864-1999《阀门气动装置技术条件》。
工作环境：
1.控制电源：直流24,48V(用户可选)
2.气源压力：0.4～1.0MPa
3.寿命：40年。
4.正常使用条件
温度：0～60C°，相对湿度：100%
地震加速度（在X、Y、Z三个方向）：6g，地震频率范围：0.2～35 Hz
5.防护等级：IP55
规格和主要技术数据：
表1 单作用气动装置输出转矩（N·m）
|
规格 |
气 缸 压 力 MPa |
弹簧输出转矩 | |||||||
|
弹簧根数 |
0.4 |
0.5 |
0.6 | ||||||
|
起点 |
终点 |
起点 |
终点 |
起点 |
终点 |
起点 |
终点 | ||
|
HQJ63SR |
8 |
15 |
10 |
20 |
15 |
|
|
15 |
9 |
|
10 |
12 |
6 |
18 |
12 |
25 |
18 |
18 |
12 | |
|
12 |
|
|
16 |
8 |
22 |
14 |
22 |
14 | |
|
HQJ75SR |
8 |
20 |
15 |
28 |
23 |
|
|
20 |
15 |
|
10 |
16 |
9 |
25 |
17 |
35 |
25 |
25 |
18 | |
|
12 |
|
|
20 |
12 |
30 |
20 |
30 |
22 | |
|
HQJ85SR |
8 |
30 |
20 |
45 |
35 |
|
|
32 |
22 |
|
10 |
25 |
10 |
40 |
25 |
50 |
40 |
40 |
28 | |
|
12 |
|
|
33 |
16 |
46 |
30 |
49 |
33 | |
|
HQJ105SR |
8 |
70 |
40 |
98 |
70 |
|
|
70 |
45 |
|
10 |
55 |
25 |
87 |
50 |
110 |
80 |
87 |
56 | |
|
12 |
|
|
75 |
35 |
100 |
60 |
100 |
68 | |
|
HQJ125SR |
8 |
90 |
60 |
140 |
110 |
|
|
100 |
68 |
|
10 |
75 |
35 |
120 |
70 |
160 |
110 |
130 |
85 | |
|
12 |
|
|
100 |
50 |
140 |
90 |
150 |
100 | |
|
HQJ140SR |
8 |
180 |
120 |
260 |
190 |
|
|
180 |
120 |
|
10 |
150 |
70 |
230 |
150 |
300 |
220 |
220 |
150 | |
|
12 |
|
|
190 |
100 |
270 |
170 |
270 |
180 | |
|
HQJ160SR |
8 |
260 |
160 |
380 |
280 |
|
|
290 |
200 |
|
10 |
210 |
85 |
330 |
200 |
450 |
320 |
370 |
250 | |
|
12 |
|
|
280 |
120 |
390 |
240 |
440 |
300 | |
|
HQJ190SR |
8 |
460 |
300 |
650 |
490 |
|
|
410 |
270 |
|
10 |
390 |
180 |
580 |
370 |
770 |
570 |
520 |
330 | |
|
12 |
|
|
500 |
260 |
690 |
450 |
620 |
400 | |
|
HQJ210SR |
8 |
540 |
400 |
780 |
670 |
|
|
480 |
340 |
|
10 |
420 |
220 |
650 |
460 |
880 |
690 |
630 |
460 | |
|
12 |
|
|
550 |
310 |
780 |
550 |
760 |
550 | |
|
HQJ240SR |
8 |
760 |
540 |
1100 |
880 |
|
|
740 |
550 |
|
10 |
600 |
330 |
950 |
680 |
1290 |
1025 |
930 |
690 | |
|
12 |
|
|
800 |
470 |
1140 |
810 |
1120 |
830 | |
|
HQJ270SR |
8 |
1250 |
910 |
1770 |
1430 |
|
|
1050 |
750 |
|
10 |
1040 |
610 |
1560 |
1130 |
2080 |
1660 |
1320 |
940 | |
|
12 |
|
|
1350 |
840 |
1870 |
1360 |
1590 |
1130 | |
|
HQJ300SR |
8 |
1550 |
1030 |
2230 |
1710 |
|
|
1500 |
1030 |
|
10 |
1270 |
610 |
1950 |
1290 |
2620 |
1970 |
1880 |
1290 | |
|
12 |
|
|
1660 |
870 |
2330 |
1550 |
2260 |
1550 | |
|
HQJ350SR |
8 |
2200 |
1370 |
3220 |
2380 |
|
|
2420 |
1660 |
|
10 12 |
1740 |
690 |
2760 |
1710 |
3770 |
2730 |
3020 |
2080 | |
|
|
|
2290 |
1040 |
3310 |
2050 |
3630 |
2500 | ||
|
HQJ400SR |
10 |
3190 |
1720 |
4640 |
3170 |
|
|
3650 |
2330 |
|
12 |
2670 |
910 |
4120 |
2350 |
5570 |
3800 |
4380 |
2800 | |
表2 双作用气动装置输出转矩（N·m）
|
规 格 |
气 缸 压 力 MPa | ||
|
0.4 |
0.5 |
0.6 | |
|
HQJ63DA |
28 |
35 |
40 |
|
HQJ75DA |
40 |
50 |
60 |
|
HQJ85DA |
60 |
70 |
90 |
|
HQJ105DA |
130 |
160 |
190 |
|
HQJ125DA |
205 |
250 |
300 |
|
HQJ140DA |
350 |
430 |
520 |
|
HQJ160DA |
530 |
660 |
800 |
|
HQJ190DA |
860 |
1070 |
1290 |
|
HQJ210DA |
1050 |
1300 |
1570 |
|
HQJ240DA |
1540 |
1930 |
2320 |
|
HQJ270DA |
2340 |
2930 |
3520 |
|
HQJ300DA |
3050 |
3800 |
4570 |
|
HQJ350DA |
4570 |
5700 |
6850 |
|
HQJ400DA |
6510 |
8140 |
9760 |
 |
